Turbinas Eólicas

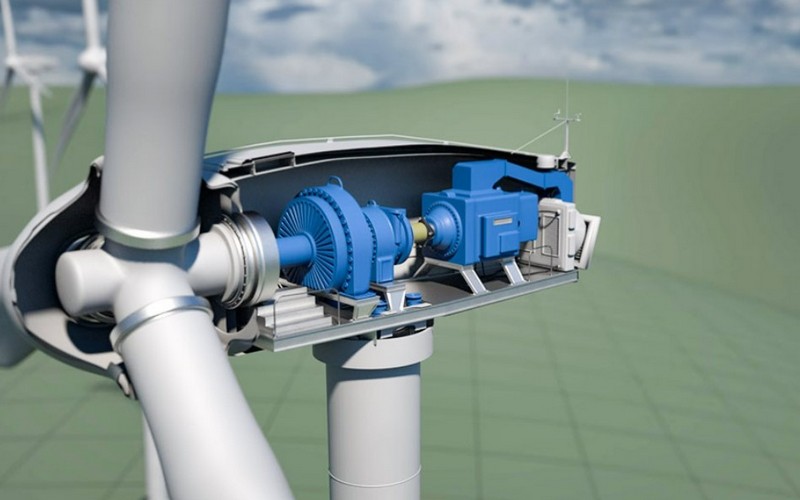

Alinhamento do gerador da turbina eólica e da caixa de engrenagens

Oferecemos sistemas de alinhamento de eixos especialmente desenvolvidos para alinhamento de turbinas eólicas. Os kits de suporte incluídos tornam possível alinhar a caixa de engrenagens e o gerador com o acoplamento removido e o rotor travado, e encaixar muitos dos modelos de trem de força feitos pelos maiores fabricantes.

Muitos fabricantes líderes exigem que o alinhamento seja feito sem o acoplamento, como medida de segurança. Nesses casos, é necessário realizar o alinhamento sem girar o eixo. Isso é possível com os sistemas Easy-Laser, que são projetados para serem usados com o acoplamento removido e o rotor travado. Remover o acoplamento e usar os suportes especialmente projetados é a maneira mais segura de realizar um alinhamento de uma turbina eólica.

Estes sistemas destinam-se a ser utilizados durante a instalação, mas também para trabalhos de manutenção contínua no terreno. São, portanto, bem adequados às exigências das empresas de serviços.

Sistemas para alinhamento de eixo com rotor travado.

Nossos dois sistemas especiais contêm suportes que se encaixam nas interfaces específicas da caixa de engrenagens/flange do gerador de muitas variantes de turbina feitas pelos principais fabricantes:

Sistema VT

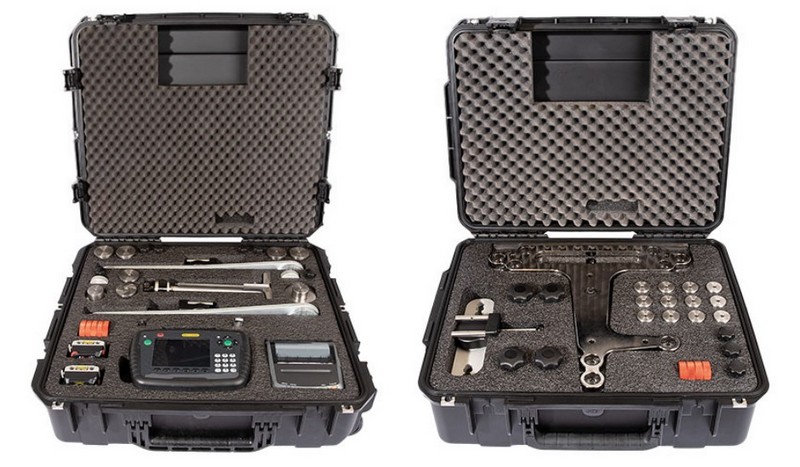

Este sistema de alinhamento de eixo consiste em três kits diferentes (vendidos separadamente): um kit de instalação geral, um kit de serviço complementar para uso em turbinas menores, além de um kit de atualização. O kit de instalação pode ser entregue sem as unidades de medição e unidade de exibição, etc. (então chamado de Kit de suporte mecânico), se você já os possui. Para uso com unidades de medição das séries E e XT. O sistema completo se adapta a todas as turbinas Vestas.

Sistema GA

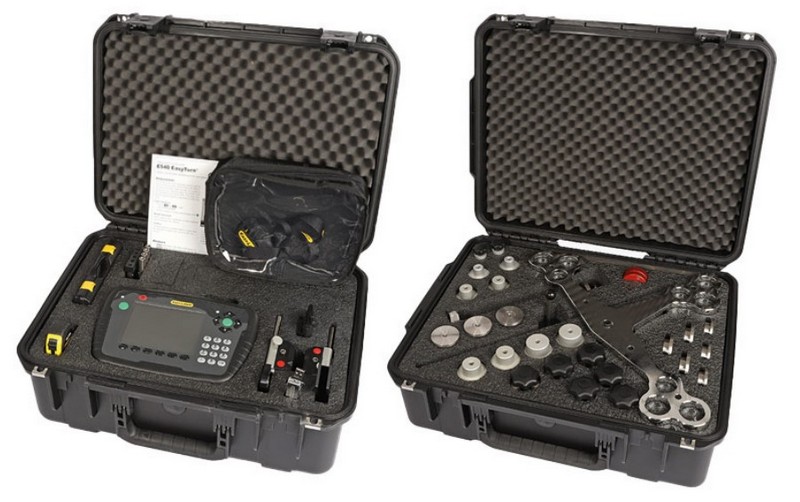

Esta solução inclui um kit com unidade de exibição e unidades de medição (série E) e suportes para medir com o acoplamento no lugar, bem como um kit de suporte (para as séries E e XT) para medição com o acoplamento removido. Os kits são vendidos separadamente ou em pacote. Adapta-se às turbinas Siemens Gamesa.

Para mais detalhes, consulte o folheto de cada sistema na guia Downloads.

Alinhamento do eixo rotativo.

Para realizar o alinhamento do eixo com o acoplamento no lugar, o eixo precisa girar, por exemplo, via servo-acionamento, e ser parado com a ruptura. O programa de medição EasyTurn (que está incluído em todos os sistemas Easy-Laser como padrão) é perfeito neste caso. Requer um mínimo de rotação do eixo para determinar a condição de alinhamento.
